Контролери за автомивки

Комуникацията с монетният механизъм се извършва по стандартен паралелен интерфейс. Използват се 6 сигнални линии и чрез подадени импулси по тях се регистрират подадените монети.

Съществуват 4 типа сигнализации, допускащи различен брой разпознавани монети.

Това е най-простият вариант на сигнализация и по този начин могат да бъдат зададени до 6 различни типа монети.

Настройката се осъществява, като за всеки код на монета се избира, точно една активна линия. Монета с код 1 - линия 1, монета с код 2 - линия 2… За останалите свободни кодове (7 - 16) не се избира нито една линия.

Минималната и максималната продължителност на импулса не са от съществено значение, но е необходимо да покриват обхвата, зададен от монетния механизъм. Обикновено тази продължителност е 100 или 200 милисекунди, но има и модели с продължителност от 500 мс.

Предлаганите от нас контролери и монетници, стандартно използват този вариант, със следите номинали:

Като допълнение към предходният вариант, някой монетници подържат подаването на няколко импулса по дадена линия, за да кодират различните монети.

Например 1 импулс - 50 ст., 2 имп. - 1 лев, 4 имп. - 2 лева.

Контролерът подържа този режим без нужда от допълнителна промяна на настройките. Като условието е стойността на монетата да отговаря на броя на импулсите по стойността за единичен импулс.

Контролерът може да определя продължителността на подадения импулс от монетния механизъм и въз основа на това да разчита различни номинали.

Например 100 мс. - 50 ст., 200 мс. - 1 лев, 300 мс. - 2 лева.

За настройките е допустимо няколко кода за монети да имат една и съща активна линия, но различна минимална и максимална продължителност на импулса, които не се припокриват. Например: код 1 - 60-140 мс., код 2 - 160-240 мс., код 3 - 260-340 мс.

Възможно е монетният механизъм да активира едновременно няколко линии. Така прилагайки различни комбинации от активни линии да се разпознаят до 16 вида различни монети.

Например, само 1 линия - 1 ст., 1 и 2 линии - 10 ст., 1, 2 и 3 линии - 1 лв.

Настройването на този режим става, като да съответния код се изберат повече от 1 активна линия. Разпознаването става при точно съвпадение на активните линии.

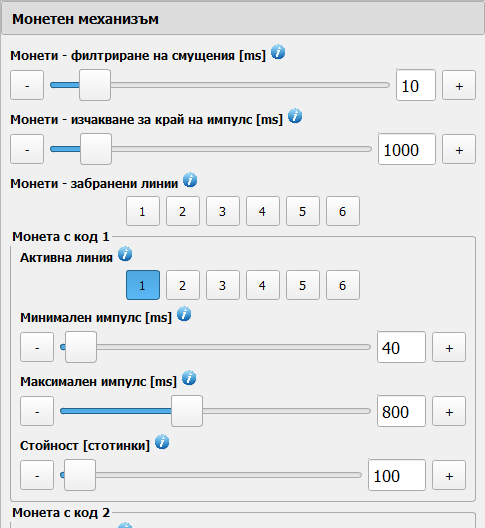

Филтриране на смущения - при превключване линиите и при външни шумове е възможно да се регистрират много кратки импулси, които грешно да бъдат разпознати като монети. Този параметър указва импулси с по-малка продължителност от зададената да бъдат пренебрегвани.

Изчакване за край на импулс - възможно е от страна на монетния механизъм някоя линия да бъде поставена в активно състояние. Това е индикация за забрана на този вид монети. За да разпознае контролера това състояние, той изчаква зададеното време, след което спира да следи тази линия.

Забранени линии - Контролера също може да постави някоя линия в активно състояние и така да покаже на монетния механизъм да не приема тези монети. Забележка: не всички монетници разпознават това състояние. То се подържа от G13, но не и от RM5HD.
