Контролери за автомивки

Контролерът CW01R66 се състои от две платки. Контролна платка с дисплей, стояща на лицевия панел на таблото и релейна платка за свързване на управляващите сигнали.

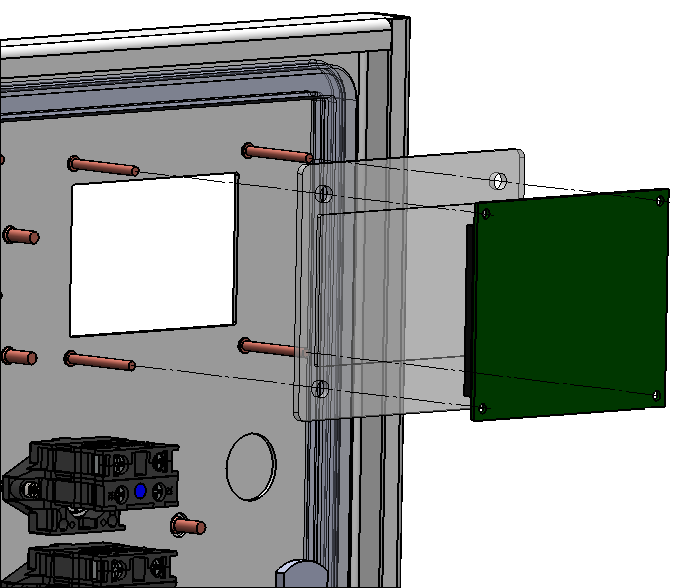

За да закрепите контролера към таблото, трябва да бъде изрязан правоъгълен отвор за екрана и направени четири монтажни отвора за болтове или шпилки. Препоръчваме да бъде монтиран панел от плексиглас, който да предпазва контролера от механични въздействия и влага.

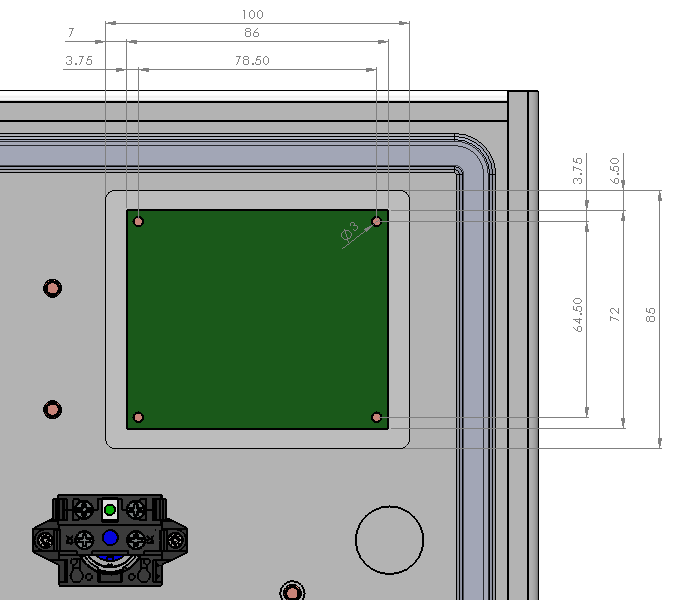

Размерите на контролера са 86 х 72 мм.
На плексигласовия панел 100 х 85 мм.

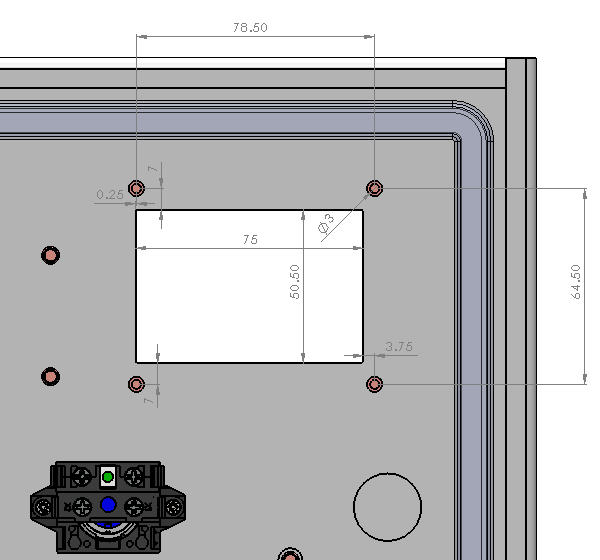

На следният чертеж за означени размерите на прозореца за екрана и позицията на монтажните отвори.

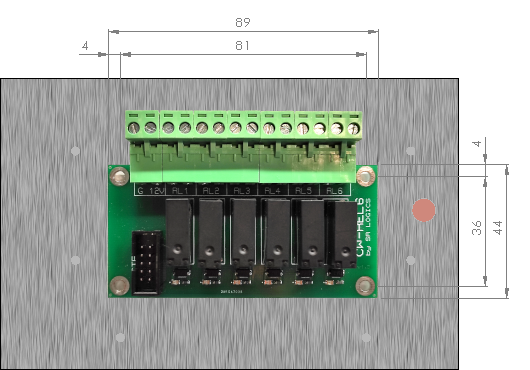

Платката с релета е с размери 89 х 44 мм и се нуждае от 4 монтажни отвора ∅3 мм.
