Контролери за автомивки

Работата на контролера може да бъде разделена на 2 групи: управляваща, където се задава при кой бутон, кои релета трябва да бъдат включени и изключени и визуализираща, където се задават имената на програмите и тяхната продължителност.

Контролерът поддържа до 16 различни програми. В зависимост от подаденият сигнал или комбинация от сигнали се избира съответната програма. Входовете за бутони на контролера са 6 на брой, за поддръжката на повече от 6 програми е необходимо да се използва комбинация от входове, чрез разделителни диоди - виж електрическо свързване - бутони.

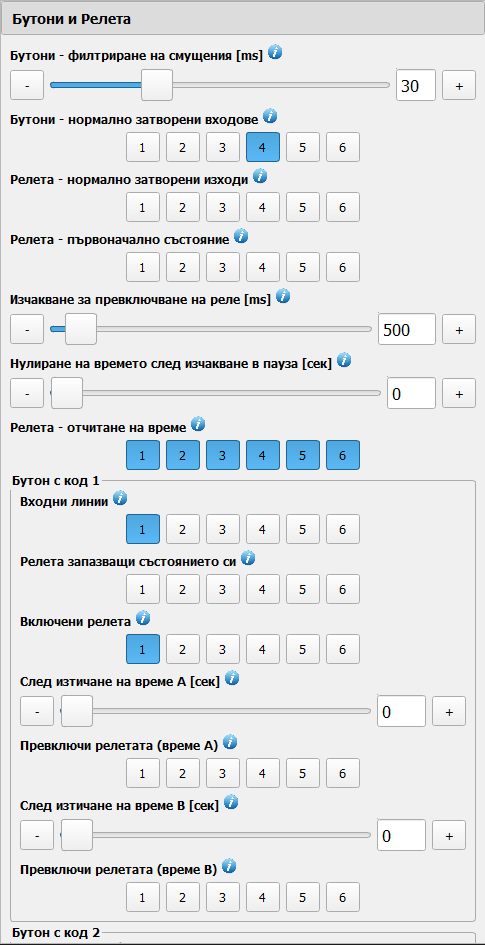

Настройването на сигналите от бутоните към съответната програма става от групата „Бутони и Релета“, като за всяка група се зададе съответната комбинация от „Входни линии“.

За всяка програма се настройва в какво състояние да се намират шестте управляващи релета. В най-простия вариант на управление, се задава само полето „Включени релета“, като се избира едно или комбинация от няколко релета.

Пример 1: програма 1 - реле 1, програма 2 - реле 2, програма 3 - реле 3.
Пример 2: програма 1 - реле 1, програма 2 - реле 1+2, програма 3 - реле 1+3, програма 4 - реле 1+3+4.

Чрез полето „Релета запазващи състоянието си“, могат да бъдат направени и по-сложни програми, като например превключване между топла и студена вода. Ако релета 1-4 управляват нормалната работа, а реле 5 включва топла вода, то в програмата към бутона „топла вода“ ще бъде зададено: релета запазващи състоянието си - 1, 2, 3, 4, включени релета - 5. Така при натискането на бутона, ще бъде включено реле 5, без да се променя работата на останалите.

Ако дадено реле бъде избрано и в двете групи - „Релета запазващи състоянието си“ и „Включени релета“ то ще работи по специален начин - като превключващо. Ако е било включено, ще изключи и ако е било изключено ще се включи. Така, към предходният пример, програмата „топла вода“ може не само да бъде активирана, но и при повторно натискане да бъде изключена.

За полетата „След изтичане на време“ и „Превключи релетата (време)“, вижте Изходи управлявани по време.

В групата „Изглед - работа“, съществуват 16 подгрупи за представянето на всяка програма на екрана. Избора на текущата група не е свързана с натискането на конкретен бутон, а със състоянието на изходните релета. Това е направено с цел да се отразят адекватно и различните състояния и при използването на функции като „Релета запазващи състоянието си“ и Изходи управлявани по време.

Всяка група се разпознава по настройването на „Състояние на релетата“. Към нея се задава и име, което да бъде показано на екрана както и цветове за сектора оставащото време в изглед хронометър. Допълнително може да се зададе индивидуално време съветващо на кредит от 100 стотинки. При нулево време се използва общото „Време за монета“. За повече подробности относно времената, вижте Индивидуални времена.

Бутони - нормално затворени входове
Някой бутони, като например тези за пауза, са с нормално затворени контакт. За да може те да бъдат отчитани в момента на натискането им, а не при отпускането е необходимо да бъдат отразени в тази настройка.

Релета - нормално затворени изходи
От тук може да бъде обърната работата на някое от релетата. При неактивно състояние да е включено, а при активно - изключено.

Релета - първоначално състояние
Положение на релета при поставяне на монета. Тук може да бъде зададен режим в който веднага да тръгне машината. Или например да бъде включено допълнително оборудване - например осветление.

Изчакване за превключване на реле
При превключване от един режим към друг, първо всички релета свързани с новия режим се поставят в неактивно състояние. Изчаква се зададеното време и се активира новото състояние.
